سیستم زهکشی یکی از بخشهای مهم در طراحی و اجرای راه است، زیرا تجمع آب در لایههای مختلف روسازی میتواند موجب کاهش مقاومت، ایجاد ترک، نشست، شیارشدگی و در نهایت تخریب زودهنگام مسیر شود. جایگاه لایه زهکشی به نوع روسازی، شرایط زمین، میزان بارندگی، سطح آب زیرزمینی و طراحی مهندسی پروژه بستگی دارد. به طور کلی، این لایه برای جمعآوری و هدایت آب نفوذکرده از سطح راه یا آب موجود در محدوده روسازی و خاک بستر طراحی میشود.
به همین دلیل نمیتوان محل آن را در تمام پروژهها یکسان در نظر گرفت. درک صحیح ساختار روسازی و جایگاه لایه زهکشی در راهسازی به مهندسان و مجریان کمک میکند تا از ماندگاری آب در زیر روسازی جلوگیری کرده و شرایط مناسبتری برای عملکرد لایههای سازهای ایجاد کنند.
لایه زهکشی در راهسازی در کدام بخش قرار دارد؟

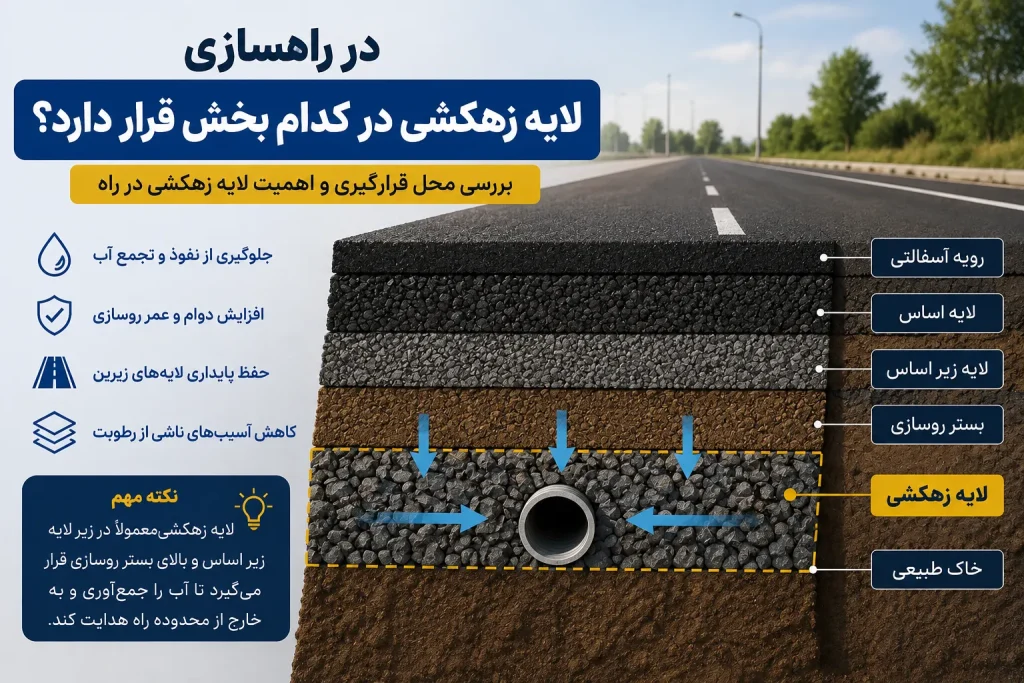

در یک ساختار متداول روسازی، لایه زهکشی معمولاً در بخش زیرین لایههای روسازی و در محلی قرار میگیرد که بتواند آب نفوذکرده از سطوح بالاتر را جمعآوری و به مسیر خروجی هدایت کند. محل دقیق آن به نوع سیستم روسازی و طراحی پروژه بستگی دارد، اما در بسیاری از ساختارها این لایه در نزدیکی لایه اساس یا زیر اساس قرار میگیرد و ممکن است همراه با مصالح دانهای نفوذپذیر، لولههای زهکش یا سایر اجزای سیستم زهکشی اجرا شود.
هدف اصلی، جلوگیری از تجمع آب در نواحی حساس روسازی است. هنگامی که لایه زهکشی در راهسازی در تراز مناسب طراحی شود، آب میتواند سریعتر از محدوده سازهای خارج شده و احتمال کاهش مقاومت مصالح و خاک بستر کمتر شود. برای تعیین محل دقیق آن باید مشخصات فنی پروژه، جنس لایهها و مسیر جریان آب توسط طراح بررسی شود.
برای کسی اطلاعات از لودر چرخ لاستیکی با ما در ارتباط باشید
در برخی پروژهها، سیستم زهکشی فقط به یک لایه افقی محدود نمیشود و مجموعهای از اجزا مانند زهکش طولی، لایه دانهای نفوذپذیر، فیلتر، ژئوتکستایل و لولههای خروج آب مورد استفاده قرار میگیرد. این اجزا میتوانند در کنار هم یک مسیر کنترلشده برای انتقال آب ایجاد کنند. موقعیت این سیستم ممکن است بسته به شرایط زمین در زیر اساس، کنار روسازی یا در مجاورت خاکریز تعیین شود.
همچنین اگر پروژه در منطقهای با سطح آب زیرزمینی بالا اجرا شود، کنترل آب زیرزمینی اهمیت بیشتری پیدا میکند و ممکن است علاوه بر زهکشی روسازی، سیستمهای زیرسطحی دیگری نیز نیاز باشد. بنابراین پاسخ به این پرسش که لایه زهکشی در راهسازی دقیقاً در کدام بخش قرار دارد، به ساختار روسازی و شرایط هیدرولوژیکی محل وابسته است و باید از روی نقشههای اجرایی مشخص شود.
ارتباط لایه زهکشی با لایههای روسازی
روسازی راه معمولاً از چند لایه با عملکردهای مختلف تشکیل میشود که از سطح به سمت پایین شامل رویه، اساس، زیر اساس و بستر روسازی هستند. هر یک از این لایهها نقش مشخصی در تحمل و توزیع بار وسایل نقلیه دارند و شرایط رطوبتی آنها میتواند بر عملکردشان اثر مستقیم بگذارد. آب ممکن است از طریق ترکها، درزها، شانه راه یا نفوذ از کنارهها وارد ساختار روسازی شود.
به همین دلیل در طراحی مسیر باید مسیر حرکت و خروج آب از میان لایهها مشخص باشد. لایه زهکشی در راهسازی در چنین شرایطی وظیفه دارد آب جمعشده را از محدوده حساس سازهای دور کرده و مانع باقیماندن طولانیمدت رطوبت در لایههای باربر شود. عملکرد صحیح این سیستم میتواند به حفظ ظرفیت باربری و کاهش آسیبهای ناشی از رطوبت کمک کند.
برای کسب اطلاعات از غتلک راهسازی با ما در ارتباط باشید
یکی از نکات مهم این است که لایه زهکشی نباید بدون هماهنگی با سایر لایهها طراحی و اجرا شود. برای مثال، اگر یک لایه نفوذپذیر در زیر یک لایه کمنفوذ قرار گیرد اما خروجی مناسبی برای آب وجود نداشته باشد، آب ممکن است در همان ناحیه محبوس شود و حتی مشکلات بیشتری ایجاد کند. به همین دلیل طراحی باید شامل شیب مناسب، فیلترگذاری، مسیر تخلیه و جلوگیری از ورود ذرات ریز به سیستم زهکش باشد.
در برخی موارد از مصالح دانهای تمیز با درصد ریزدانه پایین استفاده میشود تا عبور آب آسانتر شود. همچنین برای جلوگیری از مسدودشدن مسیر جریان، ممکن است از لایههای فیلتر یا ژئوسنتتیک استفاده شود. جایگاه مناسب لایه زهکشی در راهسازی زمانی معنا پیدا میکند که تمام اجزای سیستم انتقال آب به شکل یکپارچه و مطابق طراحی ژئوتکنیکی و هیدرولوژیکی اجرا شوند.
چرا محل قرارگیری لایه زهکشی اهمیت دارد؟
محل قرارگیری سیستم زهکشی تأثیر مستقیمی بر توانایی آن برای جمعآوری و خروج آب دارد. اگر این سیستم بیش از حد بالا یا پایین از محدوده مورد نیاز قرار گیرد، ممکن است آب در لایههای حساس باقی بماند یا مسیر مناسبی برای تخلیه پیدا نکند. رطوبت اضافی در برخی مصالح میتواند موجب کاهش مدول، افت مقاومت و افزایش تغییرشکل تحت بار ترافیکی شود.
این مسئله در مناطقی با بارندگی زیاد، خاکهای حساس به آب یا سطح آب زیرزمینی بالا اهمیت بیشتری پیدا میکند. طراحی دقیق لایه زهکشی در راهسازی باید به گونهای انجام شود که آب بدون ایجاد فشار هیدرواستاتیک و بدون شستگی یا انتقال ذرات ریز از سازه خارج شود. به همین دلیل محل آن معمولاً بر اساس مطالعات خاک، جریان آب و مشخصات روسازی تعیین میشود، نه صرفاً بر مبنای یک موقعیت ثابت برای همه پروژهها.
برای کسب اطلاعات از بکهو لودر با ما در ارتباط باشید
قرارگیری صحیح لایه زهکشی میتواند عمر مفید روسازی را افزایش داده و نیاز به تعمیرات مکرر را کاهش دهد. بسیاری از آسیبهای روسازی فقط به دلیل بار ترافیکی ایجاد نمیشوند و نفوذ آب نیز میتواند روند تخریب را سرعت ببخشد. هنگامی که آب در نزدیکی اساس یا زیر اساس تجمع پیدا کند، ممکن است مقاومت این لایهها کاهش یابد و در نتیجه تنش بیشتری به لایههای بالایی منتقل شود.
سیستم زهکشی مناسب با کاهش زمان ماندگاری آب، شرایط بهتری برای حفظ عملکرد سازهای فراهم میکند. به همین دلیل طراحی لایه زهکشی در راهسازی بخشی از یک سیستم جامع مدیریت آب در پروژه است که باید از مرحله مطالعات اولیه تا اجرای نهایی و نگهداری راه مورد توجه قرار گیرد.
انواع سیستمهای زهکشی مورد استفاده در راهسازی
زهکشی راه را میتوان به دو گروه کلی زهکشی سطحی و زیرسطحی تقسیم کرد. زهکشی سطحی شامل شانههای دارای شیب، آبروها، جویها، کانالهای کناری و سایر سازههایی است که آب روی سطح راه را جمعآوری و هدایت میکنند. در مقابل، زهکشی زیرسطحی برای کنترل آبی طراحی میشود که به درون لایههای روسازی یا خاک اطراف نفوذ کرده است. این سیستم میتواند شامل لایههای دانهای نفوذپذیر، زهکشهای نواری، لولههای سوراخدار و فیلترهای مناسب باشد.
در بسیاری از پروژهها، ترکیب چند روش برای رسیدن به عملکرد مطلوب مورد استفاده قرار میگیرد. جایگاه لایه زهکشی در راهسازی نیز در همین سیستم زیرسطحی تعریف میشود و بسته به هدف پروژه میتواند در ترازهای مختلف روسازی قرار گیرد تا آب را از مناطق حساس دور کند.
برای کسب اطلاعات از مینی بیل با ما در ارتباط باشید
انتخاب نوع سیستم زهکشی به عوامل مختلفی مانند بارندگی، جنس خاک، شیب زمین، نوع روسازی، وضعیت سطح آب زیرزمینی و شدت ترافیک بستگی دارد. برای مثال، در مناطقی که نفوذ آب زیرزمینی یک نگرانی جدی است، ممکن است زهکشهای عمقی و لولههای جمعآوری آب در کنار جاده مورد نیاز باشند. در مناطق بارانی نیز باید ظرفیت انتقال آب به اندازهای باشد که سیستم در زمان بارشهای شدید دچار اشباع یا گرفتگی نشود.
از سوی دیگر، سیستم فیلتر باید طوری طراحی شود که ذرات خاک وارد مسیر زهکش نشوند. بنابراین نوع و محل لایه زهکشی در راهسازی باید براساس شرایط واقعی پروژه انتخاب شود و نمیتوان یک راهکار واحد را برای تمام مسیرها مناسب دانست.
مصالح مناسب برای اجرای لایه زهکشی
برای اجرای یک لایه زهکشی مؤثر، معمولاً از مصالحی استفاده میشود که نفوذپذیری مناسبی داشته باشند و بتوانند آب را بدون ایجاد گرفتگی در ساختار خود عبور دهند. مصالح دانهای تمیز با درصد پایین ذرات ریز، در بسیاری از طرحها مورد استفاده قرار میگیرند، زیرا فضای خالی میان دانهها امکان عبور آب را فراهم میکند. مشخصات دقیق دانهبندی باید توسط طراح تعیین شود تا در عین فراهمکردن نفوذپذیری مناسب، پایداری و سازگاری کافی با لایههای مجاور نیز حفظ شود.
در بعضی پروژهها از مصالح سنگی شکسته با دانهبندی کنترلشده استفاده میشود. کیفیت مصالح اهمیت زیادی دارد، زیرا وجود مقدار زیاد خاک یا ذرات ریز میتواند به مرور مسیر عبور آب را مسدود کند. عملکرد لایه زهکشی در راهسازی تا حد زیادی به کیفیت و تمیزی مصالح مورد استفاده وابسته است و کنترل آن باید در مرحله تأمین و اجرای پروژه انجام شود.
در کنار مصالح سنگی، استفاده از ژئوتکستایلها و سایر محصولات ژئوسنتتیک نیز در برخی سیستمهای زهکشی رایج است. این مواد میتوانند بهعنوان فیلتر عمل کنند و از ورود ذرات ریز خاک به لایه نفوذپذیر یا لوله زهکش جلوگیری نمایند. همچنین در برخی طراحیها از پانلها یا شبکههای زهکشی مصنوعی استفاده میشود که توانایی انتقال آب را در فضای محدود فراهم میکنند.
انتخاب این محصولات باید بر اساس مشخصات فنی، مقاومت مکانیکی، نفوذپذیری و شرایط اجرایی صورت گیرد. استفاده صحیح از فیلتر در کنار لایه زهکشی در راهسازی میتواند خطر گرفتگی را کاهش داده و طول عمر سیستم را افزایش دهد. با این حال، نوع مصالح و جزئیات اتصال آنها باید توسط مهندس طراح تعیین شود تا عملکرد سیستم با نیازهای پروژه هماهنگ باشد.
نکات مهم در اجرای لایه زهکشی راه
اجرای صحیح سیستم زهکشی به اندازه طراحی آن اهمیت دارد. پیش از شروع عملیات باید بستر کار از نظر تراز، شیب و وضعیت مصالح بررسی شود و هرگونه بخش نرم یا نامناسب اصلاح گردد. لایه نفوذپذیر باید با ضخامت و دانهبندی مشخص اجرا شود و در صورت استفاده از ژئوتکستایل، نحوه همپوشانی و اتصال آن مطابق مشخصات فنی رعایت شود.
همچنین مسیرهای خروج آب باید از ابتدا مشخص باشند تا سیستم در پایان کار به یک فضای بسته و بدون خروجی تبدیل نشود. از ورود خاک یا مصالح ریز به داخل لایه زهکشی نیز باید جلوگیری شود. توجه به این جزئیات باعث میشود لایه زهکشی در راهسازی در تمام طول مسیر عملکرد یکنواختی داشته باشد و آب به سمت نقاط تخلیه هدایت شود، نه اینکه در داخل روسازی یا اطراف آن تجمع پیدا کند.
کنترل کیفیت حین اجرا شامل بررسی ضخامت لایه، دانهبندی مصالح، شیببندی، سلامت لولهها و کیفیت اتصالات است. همچنین لازم است مسیرهای تخلیه پس از اجرای بخشهای مختلف قابل دسترسی و بازرسی باشند. در پروژههای بزرگ، مستندسازی مراحل اجرا و ثبت نتایج کنترل کیفیت میتواند در زمان بهرهبرداری و تعمیرات آینده بسیار مفید باشد.
نگهداری دورهای نیز اهمیت زیادی دارد، زیرا حتی یک سیستم زهکشی با طراحی مناسب در صورت گرفتگی یا آسیبدیدگی میتواند کارایی خود را از دست بدهد. بازرسی آبروها، خروجیها و مسیرهای تخلیه باید در برنامه نگهداری راه قرار گیرد. در نهایت، عملکرد مناسب لایه زهکشی در راهسازی حاصل همکاری میان طراحی دقیق، مصالح استاندارد، اجرای اصولی و نگهداری مستمر است.
تأثیر زهکشی مناسب بر عمر روسازی
آب یکی از مهمترین عوامل کاهش دوام روسازی است و حضور طولانیمدت آن در لایههای سازهای میتواند مقاومت مصالح را کاهش دهد. در روسازیهای آسفالتی، نفوذ آب میتواند خطر جداشدگی، ترکخوردگی و کاهش چسبندگی بین مصالح را افزایش دهد. در روسازیهای بتنی نیز آب و چرخههای انجماد و ذوب در برخی مناطق ممکن است مشکلاتی ایجاد کند.
همچنین اگر آب به خاک بستر نفوذ کند، ممکن است ظرفیت باربری آن کاهش پیدا کند و تغییر شکلهای بیشتری در مسیر ایجاد شود. وجود لایه زهکشی در راهسازی به کاهش زمان ماندگاری آب و انتقال آن از مناطق آسیبپذیر کمک میکند. به همین علت، سیستم زهکشی را باید یکی از اجزای اصلی طراحی روسازی دانست، نه یک بخش فرعی که پس از تکمیل ساختار اصلی به آن توجه شود.
در پروژههای بزرگراهی و مسیرهای پرترافیک، این موضوع اهمیت بیشتری دارد، زیرا کوچکترین کاهش در کیفیت لایههای زیرین میتواند به مرور زمان به خرابیهای قابل مشاهده در سطح راه تبدیل شود. زهکشی مناسب میتواند احتمال این خرابیها را کاهش داده و شرایط بهرهبرداری پایدارتر را فراهم کند.
البته میزان تأثیرگذاری سیستم به کیفیت طراحی و اجرای کل روسازی وابسته است و بهتنهایی نمیتواند تمام مشکلات ساختاری را برطرف کند. ترکیب یک روسازی مناسب، مصالح استاندارد، شیببندی صحیح، کنترل آبهای سطحی و لایه زهکشی در راهسازی میتواند عملکرد کلی مسیر را بهبود دهد. در نتیجه، هرچه شرایط آب و خاک محل پیچیدهتر باشد، اهمیت طراحی و اجرای یک سیستم زهکشی مهندسیشده بیشتر خواهد شد.
